Lama sekali saya vakum tidak menulis sampai hati ini rindu untuk menulis. Akhirnya malam ini saya menulis satu cara untuk membuat bentangan ribbon blade yang jika di hitung mengunakan rumus membutuhkan waktu yang lama dan butuh ketelitian, itu menurut saya lho karena saya kurang ahli dalam hal hitung menghitung terbukti nilai kalkulus saya ngak pernah B mentok di C mulu ( curhat dulu ah...). oke sekarang kembali ke pokok masalah yaitu bentangan ribbon blade. saya yakin teman - teman pernah melihat benda dengan bentuk seperti berikut ini.
yang jadi masalah adalah bukan cara untuk mengambarnya, karena kalau untuk mengambar benda seperti diatas sangatlah mudah, namun ketiak ditanya bagaimana cara membuat dan menghitung bentangannya. Baru distu kita menemui masalah, seperti kasus yang beberapa waktu kemarin saya temui. setelah cari rumusnya akhirnya saya menemukan buku dengan bahasa jerman dengan rumus dan penjelasan yang ada di buku itu akhirnya saya hitung dan pusinglah saya setengah hari waktu di kantor habis hanya untuk menghitung. inilah rumus untuk menghitung bentangan ribbon blade yang sama seperti rumus untuk menghitung bukaan screw.

L1² = (D1² x π²) + H²

L2² = (D2² x π²) + H²

R1 = (BxL1) / (L2-L1)

R2 = R1 + B

Α = (180xL1) / (R x π)

Keterangan:

D1 = Diameter Luar

D2 = Diameter Dalam

H = Pitch

B = Lebar Ribbon

Π = 22/7

@ = Sudut Bentangan

Dear All,
Teman- temanku yang baik lama sudah saya tidak meng upload dan menulis tutorial, padahal sudah banyak sekali tutorial yang siap unutk diupload ke blog. sampai bebrapa waktu lalu saya membaca di shoutbox ada permintaan untuk membuat tutorial mengenai Miter Flange. Ok ngak perlu banyak cerita ya, langsung saja kita masuk ke pokok pembahasan saja, kalo ngak gitu nytar malah saya curhat jadinya. Milter Flange adalah feature sheet metal di solidworks yang digunkan untuk membuat flanges pada satu atau lebih edge yang ada pada sheet metal. cara mengunakan feature ini langsung download aja ya karena koneksi internet lagi kurang nich untuk upload2 gambar. klik saja ya link berikut Donwload.Semoga tutorialnya bermanfaat buat teman-teman semua. jika masih ada yang belum jelas silahkan hubungi saya.



Selengkapnya...

Detik terlewatkan?
Kejadian sesal mengguyur bagai hujan
Walau hanya kecipak rindu
ia mampu mengentaskan detik menjadi abad yg bermakna
h'm..
rindu memuja asma ilahi
rindu rasul dlm shalawat
sekeping hati menjadi tenang
mempercayakanmu dlm ruang rindu
mempercayakan cinta di bawah langit TUHAN yg sama
yea allah,
dekatkan kami lewat sujud kami Selengkapnya...

Ketika Waktu Memanggilku Mencinta

Kala itu..

Sapuan surya senja terurai

Pertemuan meninggalkan nama

Pertemuan mengucap perjalanan kita

Habis terbit..

Di muka bangunan hijau kau datang

Tak sempat beralasan lagi, akhirnya kutemui

Bertemu waktu..

Waktu..

Tertinggal Ruang..

Dan seterusnya kita menjalani skenario rasa dari Tuhan

Tuhan hanya memilih kita

(Hmmm...tahukah? Cuma aku dan kamu yang sanggup memutar ulang ingatan itu, sayang)

Cerita-cerita tentang waktu tak ada habisnya

Hingga waktu memanggilku mencinta

Perjalanan rasa tak hentinya

Dia alurkan untuk kita

Hingga waktu memanggilku semakin mencinta

(itu yang kurasakan)

...................................akhhh........tapi....

Akankah lajunya terhenti oleh masa lalu?

Kembalinya memutar-mutar waktu

Tak dapat ditebak apa maunya hati

Akankah waktu memanggil cinta lalu?

Kontaknya menusuk bagai sembilu

Tak mengerti apa mau orang itu

Tak cukup terpanggil nada-nada cemburu yang membara

Cintaku atau cintanya yang terpanggil melepasmu?

Asa ini..

Waktu-Mu masih memanggilku mencintamu

Hai semua pengunjung blogku dan hai juga unutk semua teman - temanku yang selalu setia mengunjungi blogku ini. mumpung lagi sengang aku mau berbagi ilmu yang aku bisa siapa tahu bermanfaat buat teman - teman juga. setelah kemarin saya posting mengenai Solidworks 3d CAD yang membahas apasih sebenarnya SolidWorks itu ini adalah lanjutannya mengenai User interface dari SolidWorks.

User Interface
Seperti yang sudah saya tuliskan diatas disini saya ulangi lagi sebelum mengunakan software SolidWorks ini tentunya kita harus tahu dulu bagaimana cara membuka aplikasi SolidWorks, Save file SolidWorks, open file SolidWorks dan menutup aplikasi SolidWorks itu sendiri juga mengenal interface dasar yang ada dahulu ya kan???

Membuka Program SolidWorks
1. klik tombol Start yang berada disudut kiri bawah dari window komputer. Start menu muncul.
2. Dari start menu , klik All Programs, SolidWorks2008, SolidWorks 2008 SP0.0, SolidWorks 2008 SP0.0(karena kebetulan saya masih memakai versi unutk versi yang lain sama saja caranya)

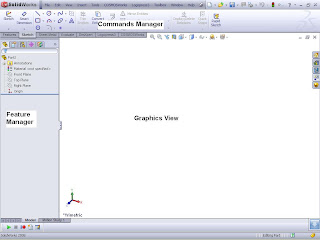

Cara cepatnya kita bisa langsung saja double klik shortcut SolidWorks yang ada di Dekstop komputer kita.Setelah kita melakukan langkah –langkah diatas maka softwasre solidworks akan muncul di desktop kita dengan tampilan seperti berikut.


Menutup Program SolidWorks
Untuk menutup Aplikasi SolidWorks kita bisa klik File, Close atau klik tanda X yang ada disudut kanan atas pada Window utama SolidWorks.

SolidWorks Windows
Seperti software aplikasi yang lain untuk menapilkan pekerjaan kita SolidWorks juga mengunakan window. Windows SolidWorks mempunyai 2 panels. Satu panel menyediakan non – graphical data dan panel yang lain menyediakan informasi dan merepresentasikan dari part, Assembly ataupun Drawing.
Panel yang disebelah kiri disebut Feature Manager®design tree, Property Manager, Configuration Manager dan DimXPert Manager. Sedangkan panel yang disebelah kanannya lagi adalah Graphics Area, dimana kita akan membuat dan mengedit Part, Assembly, dan Drawing.


SolidWorks Toolbars
Toolbar button merupakan shortcut dari commands – commands yang sering digunakan. Kita bisa mengeset toolbar sesuai dengan yang kita kehendaki sesuai dengan type document (Part, Assembly, Drawing ) yang kita gunakan.
Untuk mengeset toolbar kita bisa gunakan cara – cara berikut ini:
1. klik View, Toolbar.
Setelah itu list dari toolbar muncul.toolbar yang ada tanda checklistnya adalah toolbar yang akan dimunculkan, sedangakan toolbar yang tidak ada tanda check listnya tentunya merupakan toolbar yang tidak dimunculkan.
2. Klik nama Toolbar untuk memunculkan atau menyembuyikan. Jika toolbat yang kita inginkan belum ada, klik view untuk memunculkan toolbar yang kita inginkan.
3. munculkan beberapa Toolbar untuk melihat commands.

Commands Manager
Commands manager adalah merupakan shortcut dari toolbar yang dinamis dan selalu update tergantung dari toolbar man yang kita pilih. Untuk default settingnya tergantung dari document type yang sedang kita gunakan. Ketika kita klik pada control area sebuah commands manager , maka commands manager tersebut akan memunculakn toolbar – toolbar yang ada padanya. Sebagai contoh jika kita klik commands manager sketch maka dia akan memunculkan toolbar – toolbar sketch.
sketch-command-manager




SolidWorks Toolbars
Toolbar button merupakan shortcut dari commands – commands yang sering digunakan. Kita bisa mengeset toolbar sesuai dengan yang kita kehendaki sesuai dengan type document (Part, Assembly, Drawing ) yang kita gunakan.
Untuk mengeset toolbar kita bisa gunakan cara – cara berikut ini:
1. klik View, Toolbar.
Setelah itu list dari toolbar muncul.toolbar yang ada tanda checklistnya adalah toolbar yang akan dimunculkan, sedangakan toolbar yang tidak ada tanda check listnya tentunya merupakan toolbar yang tidak dimunculkan.
2. Klik nama Toolbar untuk memunculkan atau menyembuyikan. Jika toolbat yang kita inginkan belum ada, klik view untuk memunculkan toolbar yang kita inginkan.
3. munculkan beberapa Toolbar untuk melihat commands.

Commands Manager
Commands manager adalah merupakan shortcut dari toolbar yang dinamis dan selalu update tergantung dari toolbar man yang kita pilih. Untuk default settingnya tergantung dari document type yang sedang kita gunakan. Ketika kita klik pada control area sebuah commands manager , maka commands manager tersebut akan memunculakn toolbar – toolbar yang ada padanya. Sebagai contoh jika kita klik commands manager sketch maka dia akan memunculkan toolbar – toolbar sketch.
sketch-command-manager


ya mungkin ini dulu aja deh yang aku tulis unutk hari ini nati saya akan lanjutkan dengan tutorial dasar mengenai SolidWorks yang sudah saya tulis. karena pada posting - posting yang dahulu kebanyakan bukan tutorial dasr tapi pertanyaan - pertanyaan dari customer yang banyak masuk ke saya. Ok selamat belajar untuk semua dan keep spirit aja...
